1. 장치의 설명

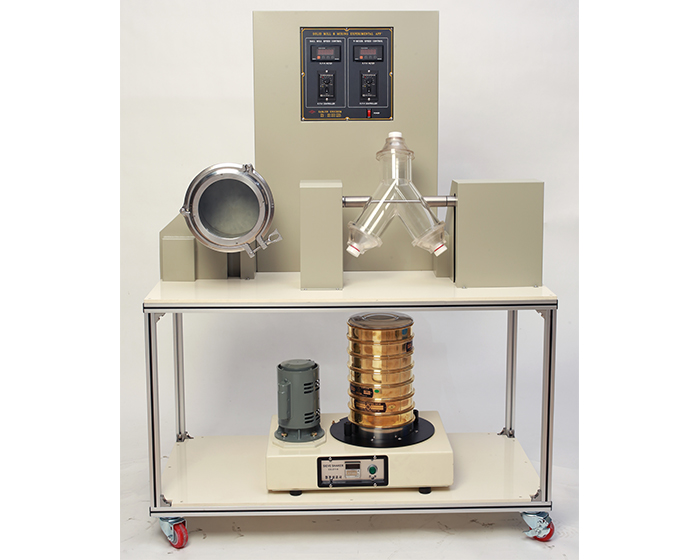

본 실습용 분쇄기는 Stainless steel ball mill 로 장치의 전면 판넬에 부착하였고 구동장치는 판넬l뒷면에 V Velt로 연결되어 회전 속도조절과 디지털 회전계로 회전수를 볼 수 있도록 하였다. Ball mill 전면에 열처리된 투시창을 장착하여 Ball의 운동과 시료의 분쇄 과정을 관찰하도록 제작되었다. 체가름 실험용 진탕기는 Vibration type으로 체의 진동속도조절은 전압조절제어식으로 하였다. 혼합기의 형태는 투명 Acryl로 제작된 V-cone type으로 속도조절기가 부착되어 회전수를 확인할 수 있다.

2. 실험목적

- 다양한 입도를 가진 분체 혼합시료들의 입도분포를 습득

- 분쇄의 정도에 따른 입도분포를 확인하고 비교

- 혼합의 정도를 직접적, 통계적 처리로 계산하고 혼합 효과를 측정

3. 규격 및 사양

1) Sieves & Vibratory Shaker

- SIEVES AND VIBRATORY SHAKER

- Variable speed control

- Shaking speed control : 600~3000 rpm

- Vibration type(up/down)

- size : 360×460×620(170/450)

- Digital setting & display

- Interval vibratory motion :3.2.1sec, Continuous & vibrative motion

- With various sized porcelain balls

- Sives : 8 inch x 7 ea pan cover

(#4, #7, #10, #20, #50, #120, #200.)

2) V-Cone blender

- Capacity : 1,2 Liter/max

- Variable speed control

- Speed range : 0~60 rpm

- VESSEL : Acryl Transparent

- motor : DC 조절용

3) Steel ball mill

- Capacity : 5liter/max

- Variable speed control

- Speed range : 1~330 rpm

- With various sized porcelain balls

- motor : DC 조절용

4) Software : SSH-310

computer set(option) : 본체, 모니터 일반사양 - (user option 협의) :

4) Dimension : W120 x H100 x D60 cm (approx)

4. 부속품

1) 체가름용 표준시료 : 각종

2) 분쇄용 시료 : 각종

3) 혼합용 시료 : 각종

4) 컴퓨터 계산 프로그램 : SSH-310C

5) 사용설명서 : 1부

6) 장치의 Setup에 필요한 모든 부속 일체

5. 기타

장치의 사후 보장은 2년간이며, 현장 설치후 본사에서 시운전과 교육을 하여 드립니다.
