1. 장치의 설명

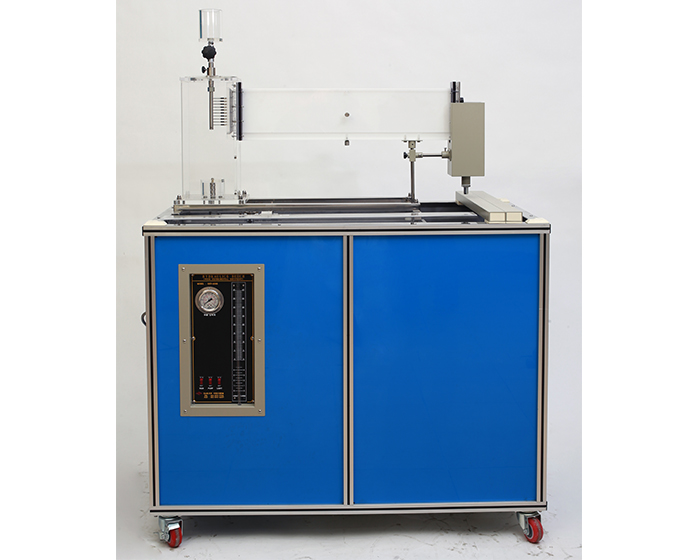

본 장치는 연속실험을 위한 수두탱크를 갖고 액체의 유출 실험을 수행할 수 있습니다. 장치의 구조는 하단의 저수탱크에서 상단의 정수압 수조로 2개의 펌프를 사용하여 물을 올려주어 다시 유체실험에 필요한 물을 공급하도록 하며 다양한 규격의 파이프를 교환하여 액체의 유출에 따른 결과를 실험하고 분석할 수 있습니다.

2. 실험목적

이 장치를 이용하여 에너지 수지 및 물질 수지로 부터 탱크에서의 액체 유출 시간에 대한 이론식을 유도하고, 이를 실험결과와 비교하여 이론식을 유도할때 도입한 여러가지 조건의 영향을 검토한다. 수직으로 놓여 있는 탱크로부터 일정한 규격의 관으로 뉴우튼 액체가 흘러나올때 이 계에 대한 에너지 수지식을 구한다.

3. 규격 및 사양

1) Head tank

Dimension W400 x D400 x H450mm

Material : Acryl 10t transparent

2) Sump tank : Capacity 125liter, Material P.V.C 8t

3) Connecting Nipple : Constant Head15A 2ea,25A 2ea

4) Pump & Motor : Capacity 28liter / min 2ea

5) Flow control valve

pump direct-15A 1ea

pump flow rate 15A 2ea

connecting nipple 15A 2ea

connecting nipple 25A 2ea

6) Water supply cup : 1ea

7) Over flow & stilling baffle

8) Test pipe : 12,9,6mm 각 1m 재질 SUS #304

9) Dimension : - W240 x H80 x D80 cm(approx)

4. 부속품

1) 장치의 setup에 필요한 모든 장비

2) 사용 설명서 : 1부

5. 기타

장치의 사후 보장은 2년간이며, 현장 설치후 본사에서 시운전과 교육을 하여 드립니다.
