반응공정실험장치 관류흐름 실험장치 (STF-200)
페이지 정보
본문
| 장치명 | 관류흐름 실험장치 |
|---|---|
| 모델명 | STF-200 |

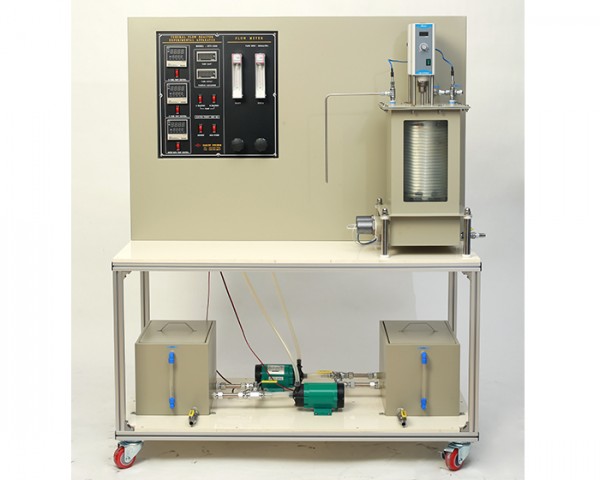

| 장치의 설명 | 이 관류 흐름 반응기는 두 개의 반응물이 긴 관으로 계속 공급되어 혼합반응하여 관안에서 "Plug Flow"처럼 되는데, 이러한 현상을 관찰하고 측정할 수 있도록 다음의 구조로 Compact하게 설계하였다. 2 종류의 반응용액 공급 탱크와 펌프와 공급하는 반응용액의 예열장치와 유량계가 설치되어 있으며 반응용액의 외부가열 항온 수조가 있으며 "Plug Flow"조건에 적합한 나선형의 원통으로 제작하였다. |
제품설명
* 실험목적
- 반응기내의 상태 관찰 및 반응 속도식을 이해
- 체류시간에 따른 분포곡선을 이해
- 반응속도식에서 속도상수를 도식적으로 도해
- 반응속도를 좌우하는 온도, 농도를 변화하여 그 영향을 습득
* 규격 및 사양
1) Feed tank
Capacity : 20 liter/min 2ea, Material : sus #304
2) Strorage tank
Capacity : 10 liter, Material : sus #304
3) Stirrer motor
Speed control : Geard, motor type, Max speed : 300 RPM
4) Flow meter 20-300 ml / min. ----- NaOH용, EtAc용 --- 2ea
5) Temperature control unit
Range : 0-99 °C / Digital indicating control / P.B Thyristor control
6) Reactor Vessel
Dimension : height 390mm, diameter 250mm Material : PYREX Glass
7) Dimension : W120 x H150 x D60 cm(approx)
* 부속품
1) 사용 설명서 : 1부
2) 장치의 Setup에 필요한 모든 부속 일체
* 기타
장치의 사후 보장은 2년간이며, 현장 설치후 본사에서 시운전과 교육을 하여 드립니다.
