물질전달실험장치 유동층 실험장치 (SFB-150)
페이지 정보
본문

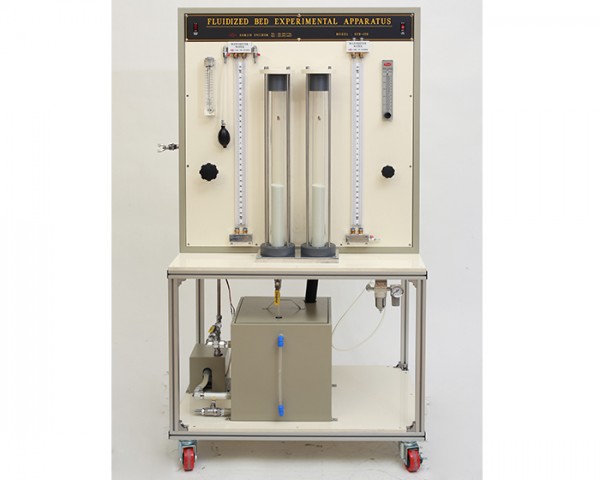

| 장치명 | 유동층 실험장치 |
|---|---|
| 모델명 | SFB-150 |
| 장치의 설명 | 본 실습장치를 통하여 유동현상의 고정층과 유동층의 구별을 확실히 관찰할 수 있도록 투명한 아크릴로 제작하였으며 층진층 내의 압력차를 측정하여 유체의 유량을 측정할 수 있도록 설계하였다. |
제품설명
* 실험목적
입자층을 통한 유체의 상향흐름은 자연계에서는 다공성 매체를 통한 지하수, 원유, 천연가스의 움직임에서 볼 수 있으며 공업적인 조작에서는 여과, 이온교환 및 촉매 반응기 등에서 쉽게 볼 수 있다. 따라서 이러한 조건들을 본 장치를 통하여 고정층 및 유동층에 대한 실험을 통해 유동화에 대한 전반적인 이해를 구하고, 또한, 장치의 조작방법을 습득하도록 한다.
- 입자층을 통한 유체의 흐름에서의 압력차 측정 층진
- 층내의 유동화 현상 이해
- 다공성 매체의 공극률 계산
- Blake-Plumer 방정식 이해
* 규격 및 사양
1) Test Fluid : Water
2) Particle Material
- Glass Beads : Round & -Transparent
- Specific Gravity : 1.850
- Diameter : 1~1.5mm(평균 1.25mm)
3) Column (testsection)
- Cross Section : 50 mm
- Working Height : 500 mm
- Material : Acryl(transparent)
4) Sump Tank(sus#304) : 30 Liter
5) Mano Meter : 300 * 300 mm(H2O) --- 2set
6) Pump: Capacity 20 ℓ/min Centrifugal Type AC : 220V
7) Air Motor
8) Dimension : W85 x H120 x D65 cm(approx)
* 부속품
1) Glass Beads : 500g
2) 사용 설명서 : 1부
3) 장치의 Setup에 필요한 모든 부속 일체
* 기타
장치의 사후 보장은 2년간이며, 현장 설치후 본사에서 시운전과 교육을 하여 드립니다.
