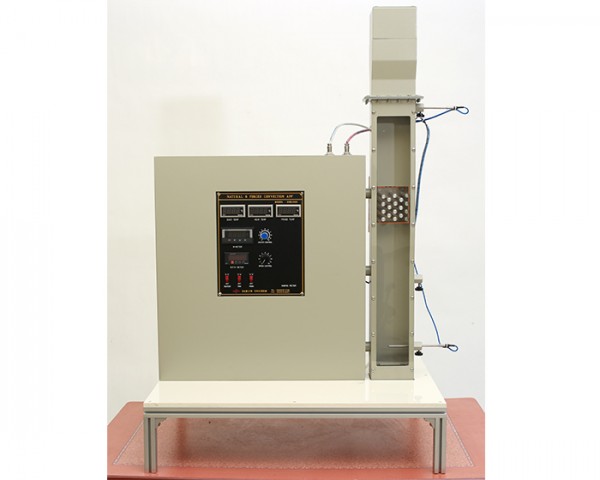

| 장치명 | 대류열 실험장치 |
|---|---|
| 모델명 | SNR-300 |
| 장치의 설명 | 자연대류와 강제대류는 전열과정에서 하나의 방법이며, 이러한 현상들의 실제적인 측정을 통하여 전열과 관계된 복잡한 공학적인 문제들을 더욱 깊이 이해하는데 기초가 되도록 설계제작 되었다. 자연대류와 강제대류를 작동하여 나타나는 금속판의 전열과정에서 온도를 측정하여 대류에 영향을 미치는 변수들의 관계를 파악해 본다. |
제품설명
* 실험목적
유체내의 온도구배로 인한 대류현상과 무차원근을 이해하고 장치의 조작방법을 습득하도록 합니다.
•자연대류와 강제대류의 실습을 통한 개념이해(무차원근인 Re, Nu, Pr, Gr)
•장치의 조작방법 습득
* 규격 및 사양
1) Pressure vessel |
Material : SUS #304 3.0t Size : Ø447mm × H465mm |
2) Indicator |
Temperature : Vessel & Element Vacuum & Pressure |
3) Vacuum & Pressure |
760mm / Hg ~ 3Kg/cm2 |
4) Heating element |
Ø6.35mm x L 160mm |
5) Current & Volt meter |
- Digital Display |
6) Safety device |
Pressure relief valve Pressure reducing valve |
7) Recorder |
- Temperature - Pressure - Vacuum |
8) Vacuum pump |
1/4 Hp |
9) Pressure pump |
1/6 무소음 |
10) Dimension |
W130 × H160 × D65 Cm(approx) |
* 부속품
1) 장치의 셋업에 필요한 모든 부속일체
2) 사용 설명서 : 1부
* 기타
장치의 사후 보장은 2년간이며, 현장 설치후 본사에서 시운전과 교육을 하여 드립니다.
