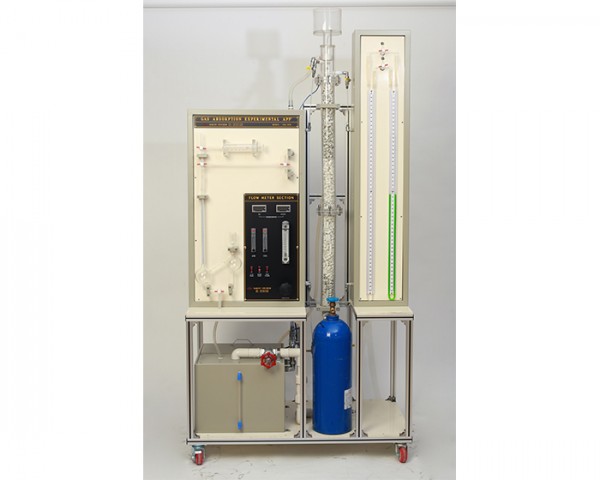

물질전달실험장치 가스흡수탑 실험장치 (SGL-80)
페이지 정보
본문
| 장치명 | 가스흡수탑 실험장치 |
|---|---|
| 모델명 | SGL-80 |
| 장치의 설명 | 본 장치는 물질전달의 한 공정인 기체 흡수에 대한 실험 장치로서 흡수탑의 설계에 필요한 충진탑 내의 압력변화를 측정할 수 있으며 이미 흡수된 액체의 농도분석과 흡수탑을 통과한 CO2의 기체 농도 분석 등을 실험하여 흡수의 정도를 확인할 수 있습니다. |
제품설명
* 실험목적
•층진탑 내에서의 압력 변화 측정
•액상과 기상에서의 분석방법의 이해
•장치의 조작방법 습득
* 규격 및 사양
1) Packed column |
Column size : O.D.= 80 mm, I.D = 70 mm, L = 700 mm Material : Acryl(Transparent) |
2) Packed Material |
Raschig ring : Ceramic tube, Ø= 12 mm, L = 20 mm (1 packing 1,300 ea x 2 set) |
3) Flow meter units |
Water : 0.8-18 liter/min Air : 10-100 liter/min CO2 : 1-25 liter/min |
4) Manometer |
Water manometer : 500 * 500 mm Mercury manometer : 500 * 500 mm |
5) Water pump & Air compressor |
Water pump : 25 liter/min Air compressor : 100 liter/min |
6) Water tank |
Material : SUS#304 Capacity : 60 liter/max |
7) 기상중 분석 장비 |
포집용기 : 100cc 포집 line 정리 cock : Teflon 5 ea (3Way cock) 흡수관 : 2 Bulb type |
8) Dimension |
W112 x H230 x D60 Cm (approx) |
* 부속품
1) CO2 GAS, 이중 가스 조절기
2) 저겆ㅇ 시약
3) 흡수관
4) 사용 설명서
5) 장치의 Setup에 필요한 기구 일체
* 기타
장치의 사후 보장은 2년간이며, 현장 설치후 본사에서 시운전과 교육을 하여 드립니다.
